Измерение электромагнитного излучения.

Приборы для измерения электромагнитных излучений являются неотъемлемой частью оснащения любой измерительной лаборатории, проводящей испытания различного оборудования на электромагнитную совместимость в целях его сертификации. Такими приборами являются измерительные приёмники, соответствующие определённым стандартам в области измерений электромагнитных помех. Следует отметить, что эти приёмники используются не только для испытаний оборудования на соответствие требованиям электромагнитной совместимости (ЭМС), но и для определения источников и уровня электромагнитных помех (ЭМП) на различных объектах. Без них нельзя обойтись и при проверке эффективности средств защиты от электромагнитного излучения или тех же помех.

К числу компонентов измерительного приёмника относятся детекторы значений ЭМП, предоставляющие информацию о различных характеристиках помехи. Обычно различают её линейное среднее, среднеквадратическое действующее, пиковое и квазипиковое значения. Соответственно, и детектор должен быть усредняющим, среднеквадратичным, пиковым или квазипиковым, причём функционирующим по стандарту CISPR. Важнейшим свойством современного измерительного приёмника является способность одновременного использования при обработке помехи всех упомянутых типов детекторов. При этом и на экране приёмника могут отображаться различные представления одного и того же сигнала.

Современные измерительные приёмники фактически представляют собой измерительную систему, работающую в весьма широком диапазоне частот. Например, у изделия этого класса TDEMI 40G компании GAUSS INSTRUMENTS полоса пропускания простирается от 10 Гц до 40 ГГц! Такая система содержит разнообразные средства обработки сигнала, обеспечивающие исполнение функций осциллографа и анализатора спектра. Измерения могут производиться как в автоматизированном, так и в ручном режиме. Вычисления и документирование результатов также производится в соответствии со стандартами CISPR.

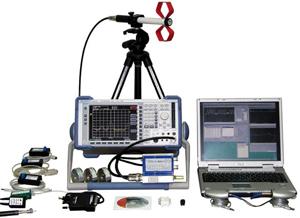

Измерительный приёмник может быть интегрирован в автоматизированное рабочее место специалиста, проводящего испытания на ЭМС. В этом случае он подключается к его компьютеру со специализированным программным обеспечением. Например, для приёмников TDEMI используется ПО UniTesS APM. В такой конфигурации управление приёмником производится с компьютера, в нём же производится обработка результатов измерения и их отображение в любом удобном виде. Преимуществом такого решения является повышение производительности и снижение требований к квалификации сотрудников.
