LT8610AX Синхронный понижающий преобразователь напряжения с током нагрузки до 3.5 А, входным напряжением 42 В и рабочей температурой до 175°C



Блок-схема

LT8610AX, Синхронный понижающий преобразователь напряжения с током нагрузки до 3.5 А, входным напряжением 42 В и рабочей температурой до 175°C
Увеличить

Группа компонентов

Понижающие преобразователи напряжения

Основные параметры

Каналов,шт 1
Вход: VIN (мин.) 3.7
Вход: VIN (макс.) 42
Выход: IOUT (макс.) 3.5
FSW (макс.),кГц 2200
IQ (тип.),мкА 3.5
Топология Buck
Synchronous Да
TA,°C от -40 до 175
Корпус MSOP-16

Общее описание

Отличительные особенности:

  • Прибор прошёл тестирование при рабочей температуре +175°C
  • Встроенный источник опорного напряжения с нестабильностью ±2% в диапазоне температур от –40°C до 175°C
  • Широкий диапазон входных напряжений: от 3.7 В до 42 В
  • Сверхмалый ток потребления в режиме Burst Mode®: 3.5 мкА
  • Преобразователь с высоким значением КПД:
    • 91% при токе нагрузки 0.5 А, рабочей температуре +175°C и напряжении вход/выход 12 В / 3.3 В
    • 92% при токе нагрузки 0.5 А, рабочей температуре +175°C и напряжении вход/выход 12 В / 5 В
  • Диапазон установки рабочей частоты преобразования с возможностью синхронизации с внешним источником тактового сигнала: от 200 кГц до 2.2 МГц
  • Отсутствие отключения при тепловой перегрузке
  • Встроенные цепи компенсации
  • Режим мягкого старта и слежения за выходным напряжением с формированием сигнала «питание в норме»
  • Диапазон рабочих температур: от -40ºС до +175ºС
  • Компактный 16-выводной корпус MSOP с улучшенными тепловыми характеристиками

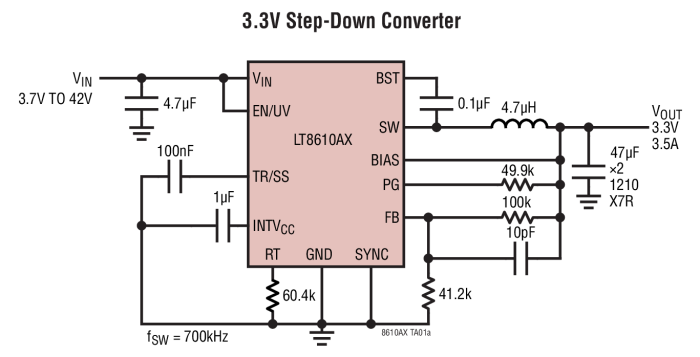

Типовая схема включения:

LT8610AX

Datasheet

LT8610AX (512.3 Кб), 30.06.2016
