LTC7813 Двухканальный синхронный повышающий и понижающий преобразователь напряжения с низким током потребления и входным напряжением 60 В

Блок-схема

Увеличить

Группа компонентов

Основные параметры

Общее описание

Отличительные особенности:

• Синхронный повышающий и понижающий преобразователи
• Широкий диапазон входного напряжения: от 4.5 В до 60 В
• Прибор остаётся в режиме стабилизации выходного напряжения при снижении входного напряжения до уровня 2.2 В
• Выходное напряжение в режиме повышающего преобразования: до 60 В
• Выходное напряжение в режиме понижающего преобразования: от 0.8 В до 60 В
• Режим повторителя напряжения
• При каскадном включении обоих преобразователей возможно получение выходного напряжения выше, ниже или равного входному
• Низкие входные и выходные пульсации
• Низкий уровень электромагнитного излучения
• Быстрая переходная характеристика
• Высокий КПД в условиях малой нагрузки
• Низкий ток покоя: при двух включенных каналах – 34 мкА, при включённом понижающем преобразователе – 29 мкА
• Датчик тока нагрузки на основе низкоомного резистора: включённого в силовой каскад RSENSE или последовательно с нагрузкой (DCR)
• Установка рабочей частоты преобразования с фазовой автоподстройкой: от 75 кГц до 850 кГц
• Диапазон рабочих температур:
  • LTC7813E/LTC7813I: от -40ºС до +125ºС
  • LTC7813EH: от -40ºС до +150ºС
  • LTC7813MP: от -55ºС до +150ºС
• 32-выводной корпус QFN размером 5 мм х 5 мм

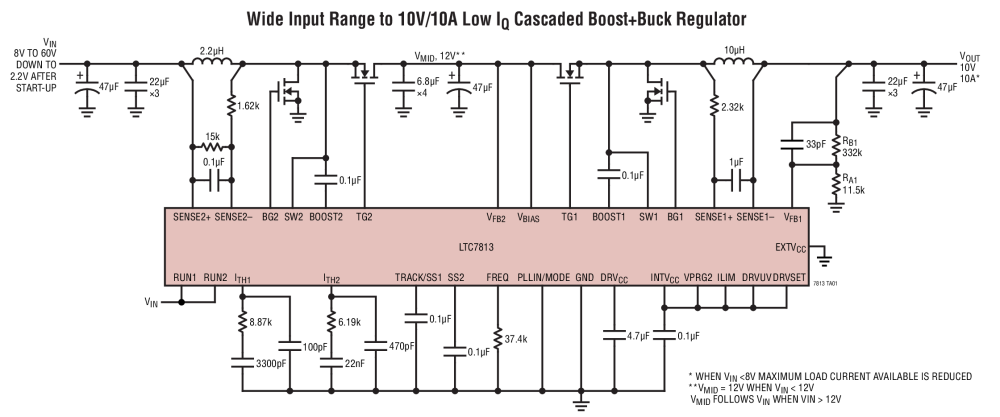

Типовая схема включения:
