LTM8054 Повышающе-понижающий преобразователь напряжения в исполнении μModule с входным напряжением 36 В и выходным током 5.4 А



Блок-схема

LTM8054, Повышающе-понижающий преобразователь напряжения в исполнении  μModule с входным напряжением 36 В и выходным током 5.4 А
Увеличить

Группа компонентов

Повышающе-понижающие преобразователи

Основные параметры

Каналов,шт 1
Вход: VIN (мин.) 5
Вход: VIN (макс.) 36
Выход: VOUT (мин.) 1.2
Выход: VOUT (макс.) 36
Выход: IOUT (макс.) 5.1
FSW (макс.),кГц 800
IQ (тип.),мкА 0.1
Топология Buck-Boost
Synchronous Нет
TA,°C от -55 до 125
Корпус BGA-88

Общее описание

Отличительные особенности:

  • Завершенный импульсный источник питания с повышающе-понижающим преобразованием
  • Широкий диапазон входного напряжения: от 5 В до 36 В
  • Широкий диапазон выходного напряжения: от 1.2 В до 36 В
  • Входное напряжение может быть больше, меньше или равным выходному
  • Выходное напряжение 12 В и выходной ток 1.8 А при входном напряжении 6 В
  • Выходное напряжение 12 В и выходной ток 3.4 А при входном напряжении 12 В
  • Выходное напряжение 12 В и выходной ток 5.4 А при входном напряжении 24 В
  • КПД до 94%
  • Регулируемый порог ограничения входного и выходного тока
  • Мониторинг входного и выходного тока
  • Возможность параллельного включения для увеличения тока нагрузки
  • Задаваемая частота преобразования: от 100 кГц до 800 кГц
  • Возможность синхронизации с внешним источником тактового сигнала в диапазоне от 200 кГц до 700 кГц
  • 88-выводной корпус BGA размером 11.25 мм x 15 мм x 3.42 мм

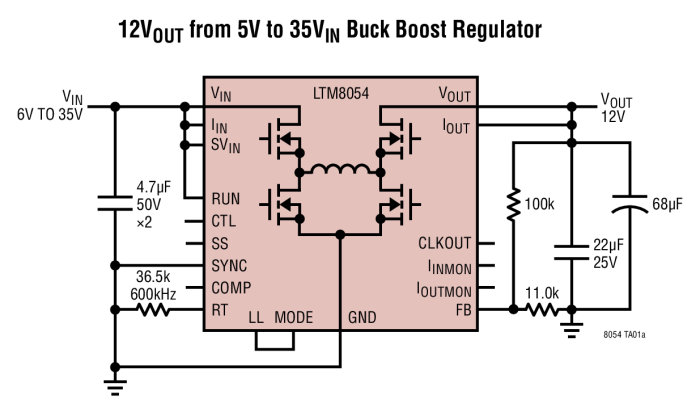

Типовая схема включения:

LTM8054

Datasheet

LTM8054 (425.6 Кб), 30.09.2015

Производитель


Где купить


Поставки и консультации:

    Тел: +7 (812) 320 4053
    Тел: +7 (81378) 3 5477 (факс)


Дистрибуторы

Дилеры

Где купить ещё

Datasheet

LTM8054 Повышающе-понижающий регулятор напряжения µModule, 36 В, 5.4 А (425.6 Кб), 30.09.2015

Связанные документы

Новые компоненты
Повышающе-понижающий преобразователь напряжения в исполнении μModule с входным напряжением 36 В и выходным током 5.4 А компании Linear Technology Модуль интегрирует индуктивность, преобразователь постоянного напряжения, силовые MOSFET-транзисторы и вспомогательные компоненты (7 Кб), 01.10.2015




Автор документа: Жанна Свирина, http://www.gaw.ru
Кол-во просмотров: 649
Дата публикации: 30.09.2015 13:33
Дата редактирования: 01.11.2016 08:21
