LTC3114-1 Синхронный повышающий / понижающий преобразователь постоянного напряжения с выходным током 1 А



Блок-схема

LTC3114-1, Синхронный повышающий / понижающий преобразователь постоянного напряжения с выходным током 1 А
Увеличить

Группа компонентов

Повышающе-понижающие преобразователи

Основные параметры

Каналов,шт 1
Вход: VIN (мин.) 2.2
Вход: VIN (макс.) 40
Выход: VOUT (мин.) 2.7
Выход: VOUT (макс.) 40
Выход: IOUT (макс.) 1
FSW (макс.),кГц 1200
IQ (тип.),мкА 3
Топология Buck-Boost
Synchronous Да
TA,°C от -55 до 150
Корпус TSSOP-16 DFN-16

Общее описание

Отличительные особенности:

  • Стабилизация выходного напряжения на уровне выше, ниже или равном входному напряжению
  • Одиночная индуктивность
  • Диапазон входного напряжения: от 2.2 В до 40 В
  • Диапазон выходного напряжения: от 2.7 В до 40 В
  • Выходной ток в режиме понижающего преобразования:1 А
  • Номинальное значение выходного тока при напряжении вход / выход 3.6 В / 5 В: 0.5 А
  • Программируемая величина среднего выходного тока
  • КПД до 96%
  • Ток потребления в режиме Burst Mode® при отсутствии нагрузки: 30 мкА
  • Режим управления по току
  • ШИМ-модулятор с рабочей частотой 1.2 МГц и сверхмалым уровнем шума
  • Точная установка пороговых значений входного напряжения с помощью вывода RUN
  • 16-выводной корпус DFN или TSSOP размерами 3 мм x 5 мм с улучшенными тепловыми характеристиками

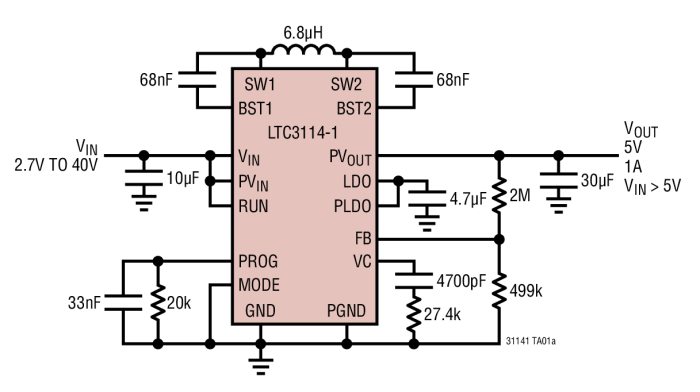

Типовая схема включения:

LTC3114-1

Datasheet

LTC3114-1 (426.1 Кб), 25.06.2014

Производитель


Где купить


Поставки и консультации:

    Тел: +7 (812) 320 4053
    Тел: +7 (81378) 3 5477 (факс)


Дистрибуторы

Дилеры

Где купить ещё

Datasheet

LTC3114-1 Синхронный повышающий / понижающий преобразователь постоянного напряжения с выходным током 1 А (426.1 Кб), 25.06.2014

Связанные документы

Новые компоненты
Синхронный повышающий / понижающий преобразователь постоянного напряжения компании Linear Technology с выходным током 1 А и диапазоном входных и выходных напряжений от 2.7 В до 40 В Прибор может работать в качестве понижающего или повышающего преобразователя, а также повторителя напряжения (8.2 Кб), 25.06.2014




Автор документа: Жанна Свирина, http://www.gaw.ru
Кол-во просмотров: 1090
Дата публикации: 25.06.2014 08:23
Дата редактирования: 01.11.2016 07:31
